    電動閘閥Z941H-16C DN350型號說明及代表什么含義





                                    [ 2024-03-20 ]









	電動閘閥Z941H-16C  DN350型號是上海湖泉閥門常用的電動閘閥型號字母分別代表的意思是:



	Z——代表閥門類別《閘閥》



	9——代表驅動裝置《電動》



	4——代表連接方式《法蘭》



	1——代表結構形式《明桿》



	H——代表密封堆焊《不銹鋼》



	16——代表公稱壓力《1.6MPA》



	C——代表閥體材質《碳素鋼》



	DN350——公稱通徑是350mm



	閘閥

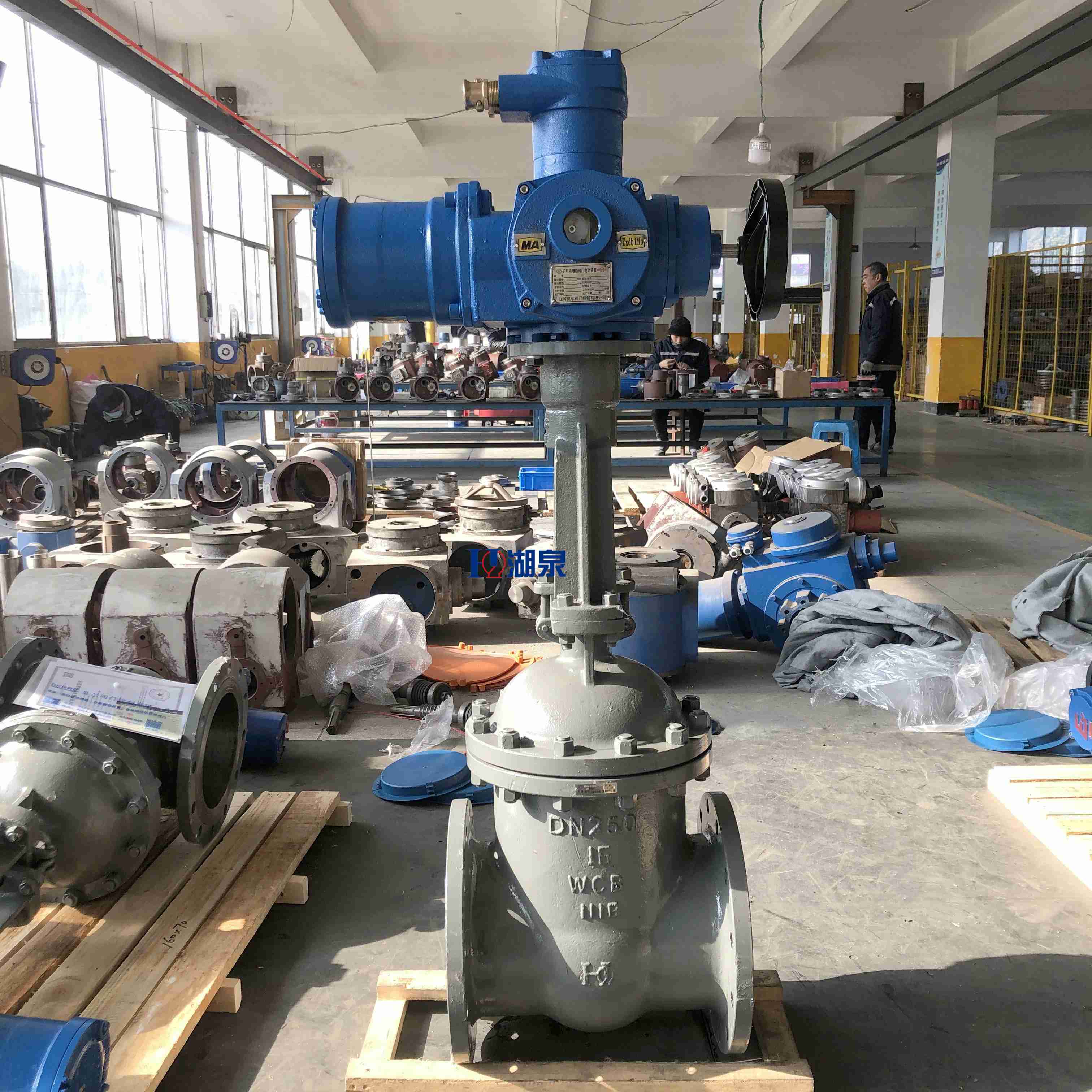

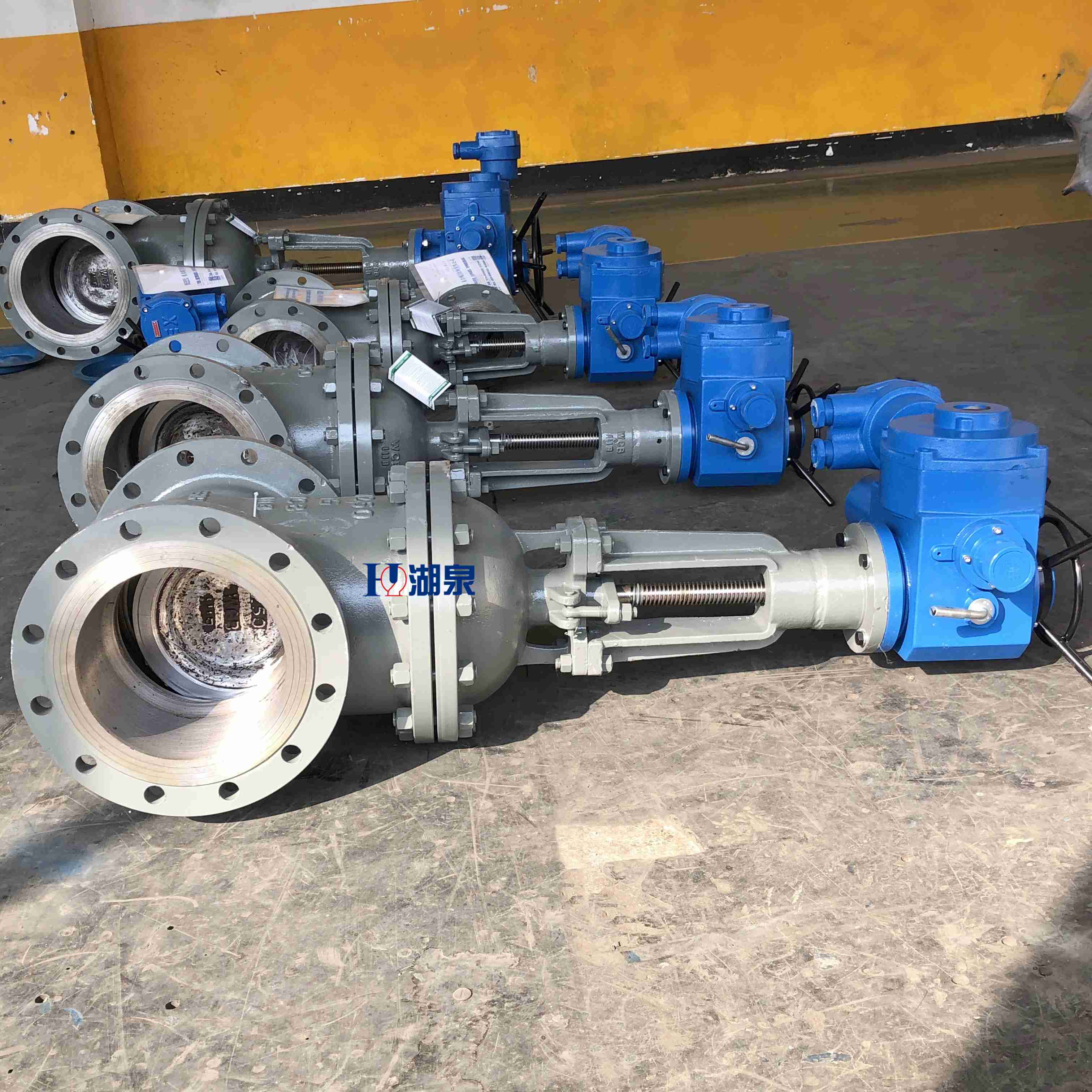

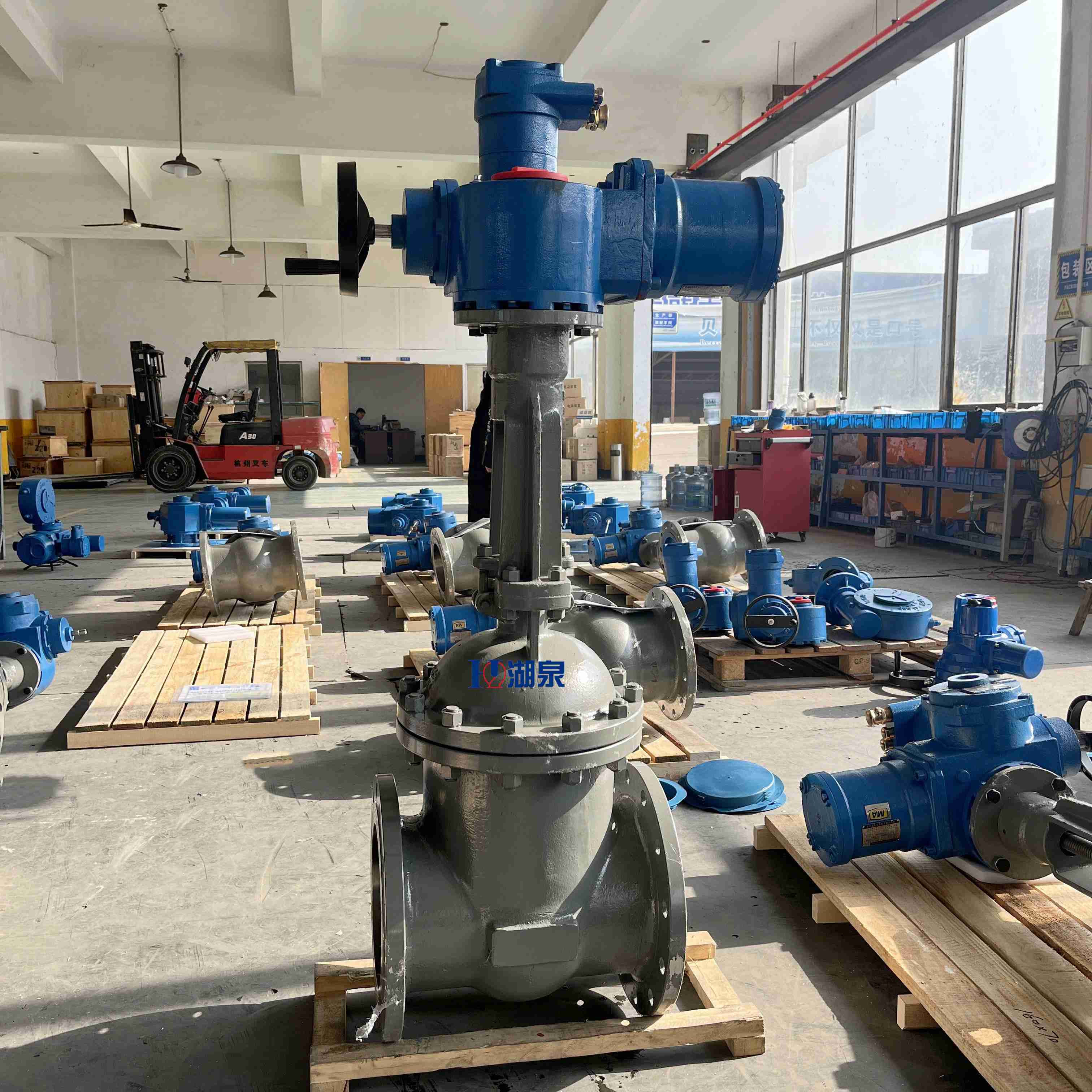

電動閘閥Z941H-16C DN350型號說明









				公稱通徑DN

				主要外形尺寸及連接尺寸（mm）





				L

				D

				D1

				D2

				b

				f

				z-Φd

				H





				40

				200

				145

				110

				85

				16

				3

				4-Φ18

				595





				50

				250

				160

				115

				100

				16

				3

				4-Φ18

				653





				65

				265

				180

				145

				120

				18

				3

				4-Φ18

				665





				80

				280

				195

				160

				135

				20

				3

				8-Φ18

				725





				100

				300

				215

				180

				155

				20

				3

				8-Φ18

				787





				125

				325

				245

				210

				185

				22

				3

				8-Φ18

				806





				150

				350

				280

				240

				210

				24

				3

				8-Φ23

				955





				200

				400

				335

				295

				265

				26

				3

				12-Φ23

				1105





				250

				450

				405

				355

				320

				30

				3

				12-Φ25

				1343





				300

				500

				460

				410

				375

				30

				3

				12-Φ25

				1516





				350

				550

				520

				470

				435

				34

				4

				16-Φ25

				1678





				400

				600

				580

				525

				485

				36

				4

				16-Φ30

				1849





				450

				650

				640

				585

				545

				38

				4

				20-Φ30

				1937





				500

				700

				705

				650

				608

				42

				4

				20-Φ34

				2234





				600

				800

				840

				770

				718

				46

				5

				20-Φ41

				2432





				700

				900

				910

				840

				788

				48

				5

				24-Φ41

				2489





				800

				1000

				1020

				950

				898

				50

				5

				24-Φ41

				2643





				900

				1100

				1125

				1050

				998

				52

				5

				28-Φ41

				2945





				1000

				1200

				1255

				1170

				1110

				54

				5

				28-Φ42

				3083





				1200

				1350

				1485

				1390

				1325

				56

				5

				32-Φ48

				3382





				1400

				1500

				1685

				1590

				1525

				58

				5

				36-Φ48

				3718









	※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。

	閥門



	Z:整體型 T：調節型 N：智能型



	防護類型：W表示戶外型 B表示隔爆型



	輸出轉速：數字表示，單位r/min(轉/分鐘)



	連接形式：T表示推力型I表示電站型常規型無代號額定扭矩：數字表示，單位kgf.m



	產品形式：多回轉電動裝置



	1：電源：電機為三相交流AC380V，50Hz。控制為二相交流AC220V,50Hz



	可選電源：AC220~660V，50.60Hz（訂貨時需說明） 2：環境溫度；-20℃—+60℃ 可選溫度-40℃—+70℃



	3：相對濕度；不大于95%（25℃時）



	4：工作環境；普通型用于無易燃、易爆和強腐蝕介質的場所；隔爆型(ExdIIBT4)使用環境為IIA、IIB級T1-T4組的爆炸性氣體混合物



	5：防護等級；IP65/67（特殊訂貨IP68）



	6：電機為工作制；額定運行時間10分鐘。F級絕緣。



	7：防腐涂裝：高溫烤漆

	閥






                                本文標題：電動閘閥Z941H-16C DN350型號說明及代表什么含義
