產品展示Products show

止回閥閥門首頁 > 產品展示 > 止回閥 >

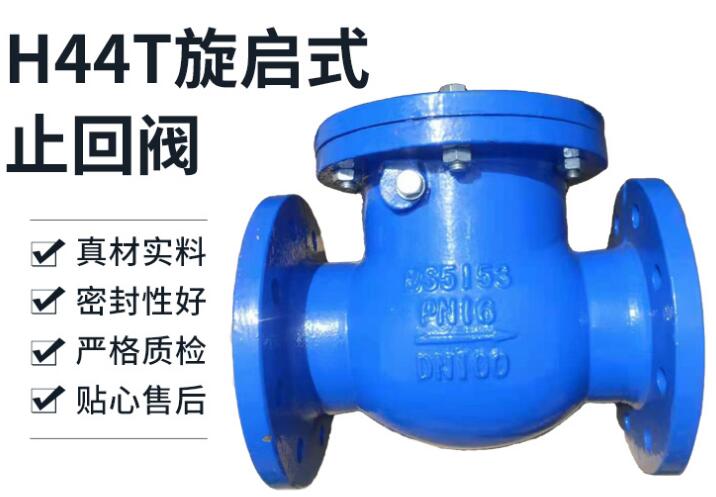

產品名稱：DN100旋啟式止回閥H44T/W/X-10/16[ 2024-07-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、DN100旋啟式止回閥H44T/W/X-10/16介紹

上海湖泉閥門集團有限公司旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。　　適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。止回閥一般分為升降式、旋啟式、蝶式及隔膜式等。升降止回閥閥瓣沿著通道中心線作升降運動，動作可靠，但流體阻力大，適用于較小口徑的場合，可分為直通式和立式兩種。直通升降式止回閥一般只能安裝在水平管路，而立式升降止回閥一般應安裝在垂直管路。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合，大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，采用能減小水錘壓力的緩閉止回閥，雙瓣旋啟式止回閥適用于大中口徑管路，對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管路。

二、DN100旋啟式止回閥H44T/W/X-10/16產品性能規范

公稱壓力 PN(MPa)	試驗壓力 (MPa)		工作溫度	適用介質
	殼體試驗	密封試驗
1.6	2.4	1.8	-29℃~425℃	水、蒸汽、油品
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.0

三、DN100旋啟式止回閥H44T/W/X-10/16產品主要零件材料

主要零件名稱	材料
閥體、閥蓋、閥瓣、搖桿	WCB
閥座密封面	D577
閥瓣密封面	507Mo
銷軸	2Cr13
中法蘭墊片	不銹鋼纏繞式
中法蘭連接螺柱	35CrMo

四、DN100旋啟式止回閥H44T/W/X-10/16故障分析與排除

故障現象	原因分析	消除方法
中法蘭連接處滲漏	1、連接螺柱預緊力不足或預緊力不均勻; 2、墊片失效; 3、法蘭密封面存在損傷或有污物;	1、是閥門處于開啟狀態均勻的擰緊螺母; 2、更換墊片; 3、修復損傷清洗墊片及密封面;
螺塞函泄漏	六角螺塞失效。	更換六角螺塞;
密封副泄漏	1、密封副有損傷; 2、密封副間有污物;	1、修復密封副損傷; 2、清洗密封副;

公稱通徑 DN(mm)	主要外形尺寸和連接尺寸(mm)
公稱通徑 DN(mm)	L	D	D1	D2	b	Z-φd	H
公稱壓力:1.6MPa
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
公稱壓力:2.5MPa
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	190	448	44	16-34	518
400	950	610	550	505	48	16-34	560
公稱壓力:4.0MPa
50	230	160	125	100	20	4-18	169
65	290	180	145	120	22	8-18	173
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	270
200	550	375	320	282	38	12-30	342
250	650	445	385	345	42	12-34	401
300	750	510	450	408	46	16-34	423
350	850	570	510	465	52	16-34	455
400	950	655	585	535	58	16-41	510
公稱壓力:6.4MPa
50	300	175	135	105	26	4-23	177
65	340	200	160	130	28	8-23	197
80	380	210	170	140	30	8-23	212
100	430	250	200	168	32	8-25	248
125	500	295	240	202	36	8-30	296
150	550	340	280	240	38	8-34	330
