產品名稱：Q11F- 64P DN25絲口304不銹鋼球閥[ 2024-09-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

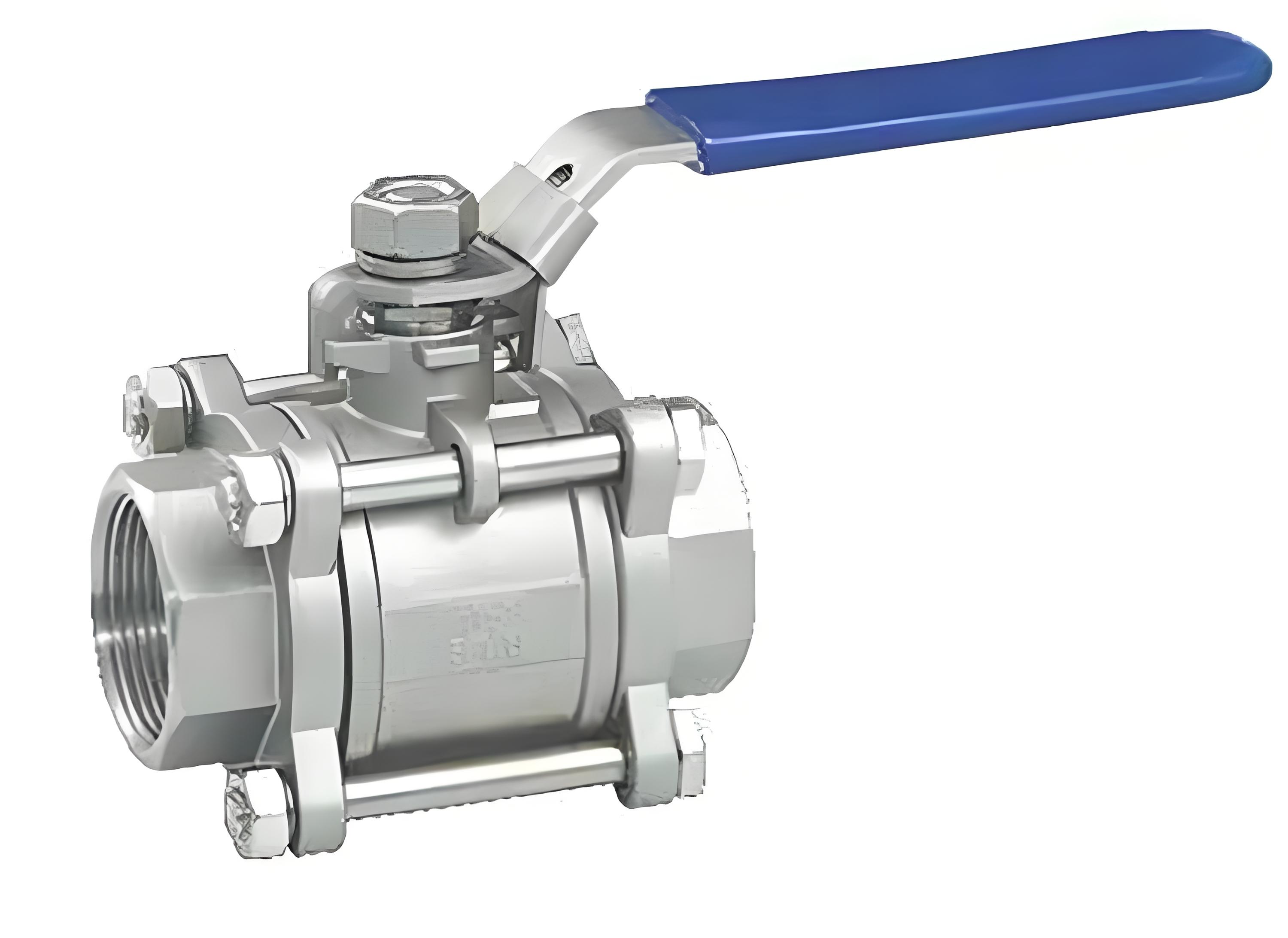

一、Q11F- 64P DN25絲口304不銹鋼球閥介紹

q11f球閥‌是一種片式球閥，它通過球體圍繞著閥體中心線進行旋轉來實現閥門的開啟和關閉。在管路中，q11f球閥不僅可以切斷管路中的介質，而且還可以改變介質的流動方向，同時還可以將介質分配到多個管路中。這種閥門有多種規格型號，根據片式數量的不同，可以分為一片式球閥、二片式球閥、三片式球閥等。q11f球閥的型號表示根據《閥門型號編制方法》的規定，其中Q表示球閥，第一個1表示內螺紋連接，第二個1表示直流通道，F(xiàn)表示密封材質為氟塑料。因此，q11f型號表示的就是內螺紋連接的手動操作球閥。這種球閥在管路中主要用來做切斷、分配和改變介質的流動方向，其全通徑、大徑量，連接尺寸符合廣式法蘭球閥標準，預計將在越來越多的管道上得到廣泛的使用‌。

二、Q11F- 64P DN25絲口304不銹鋼球閥優點

1、流體阻力小‌：Q11F球閥的阻力系數與同長度的管段相等，這意味著它在管道中不會增加額外的流體阻力，有利于流體的順暢流動。
2‌、結構簡單、體積小、重量輕‌：球閥的設計簡潔，使得其制造出來的產品體積小、重量輕，便于安裝和搬運。
3‌、緊密可靠‌：球閥的密封面材料廣泛使用塑料，具有良好的密封性能，即使在真空系統中也能廣泛使用，確保了系統的密封性。 ‌
4、操作方便‌：球閥的開閉操作迅速，從全開到全關只需要旋轉90°，非常適合遠距離控制，大大提高了操作的便捷性。
5‌、維修方便‌：球閥的密封圈一般都是活動的，拆卸更換都比較方便，降低了維護的難度和成本。
6‌、適用范圍廣‌：Q11F球閥的通徑可以從幾毫米到幾米，適用于從高真空至高壓力的各種工況。此外，Q11F球閥按其通道位置可分為直通式、三片式球閥和直角式，滿足了不同應用場景的需求。這些優點使得Q11F球閥在工業、化工、石油等領域得到廣泛應用‌。

三、Q11F- 64P DN25絲口304不銹鋼球閥技術參數

壓力等級（MPa）	1.6	2.0	4.0	6.4
閥門強度試驗壓力（MPa）	2.4	3.0	6.0	9.6
閥門密封試驗壓力（MPa）	1.76	2.2	4.4	7.04
適用溫度℃	﹣20℃～150℃
主要材質	優質碳鋼或者304不銹鋼
連接形式	內螺紋
啟閉形式	手動手柄
適用介質	水、油、氣及某些腐蝕性液體（W.O.G）
連接標準	G·NPT.BSPT.BSP.DIN259/2999

	1/4"	3/8"	1/2"	3/4"	1"	1 1 / 4 "	1 1 / 2 "	2"	2 1 / 2 "	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280
重量WT(g)	225	225	390	502	850	1502	2020	3625	4700	7700	14850
