產品名稱：電動截止閥J941H-100C DN100（生產商、國產品牌）[ 2023-12-05 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動截止閥J941H-100C DN100（生產商、國產品牌）介紹

上海湖泉閥門集團有限公司產品名稱:電動截止閥產品優型號:J941H-100C J941Y-100C J941Y-100C J941H-100C 常用材質:CF8 CF8M CF3M WCB WC6 WC9 產品規格:DN15-DN500截止閥由于開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,制造容易,維修方便,不僅適用于中低壓,而且適用于高壓。截止閥的閥體結構設計比較曲折,因此流阻大,能量消耗大;適用...法蘭碳鋼電動截止閥電源電壓:AC380V、AC220V可選! 功能:普通開關、智能開關、智能調節、總線型! 閥門型號：J941Y、J941H、J941W；公稱通徑：DN15~DN500；公稱壓力：1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa；常見材質：碳鋼、不銹鋼等；外形尺寸閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

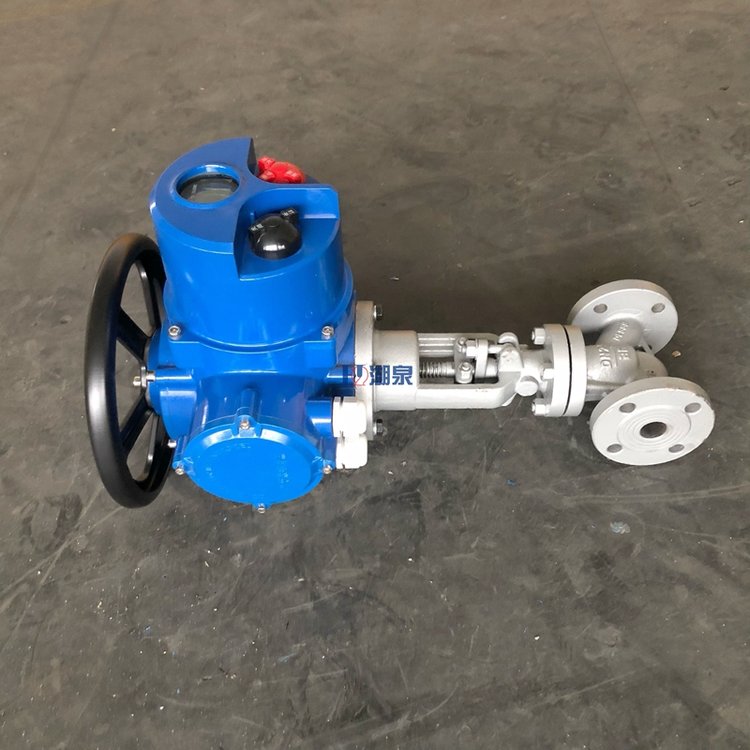

電動截止閥J941H-100C DN100（生產商、國產品牌）

二、電動截止閥J941H-100C DN100主要零件材料及性能

體蓋扳	閥桿	密封面	墊片(環)	填料	工作溫度℃	適用介質
WCB	2Cr13	13CrSTL本體材料尼龍	增強柔性石墨1Crl3／柔性石墨08軟鋼0Cr18Ni9TiOCr18Ni12Mo2Ti	柔性石墨增強柔性石墨SFB-260SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸類
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸類

10.0MPa	10	170	100	70	50	35	20	4-Φ14	198	140
	15	170	105	75	55	40	20	4-Φ14	202	140
	20	190	125	90	68	51	22	4-Φ18	228	160
	25	210	135	100	78	58	24	4-Φ18	250	180
	32	230	150	110	82	66	24	4-Φ23	326	200
	40	260	165	125	95	76	26	4-Φ23	360	240
	50	300	195	145	112	88	28	4-Φ25	414	280
	65	340	220	170	138	110	32	8-Φ25	434	320
	80	380	230	1810	148	121	34	8-Φ25	547	360
	100	430	265	210	172	150	38	8-Φ30	621	400
	125	500	310	250	210	176	42	8-Φ34	732	400
	150	550	350	290	250	204	46	12-Φ34	840	450
